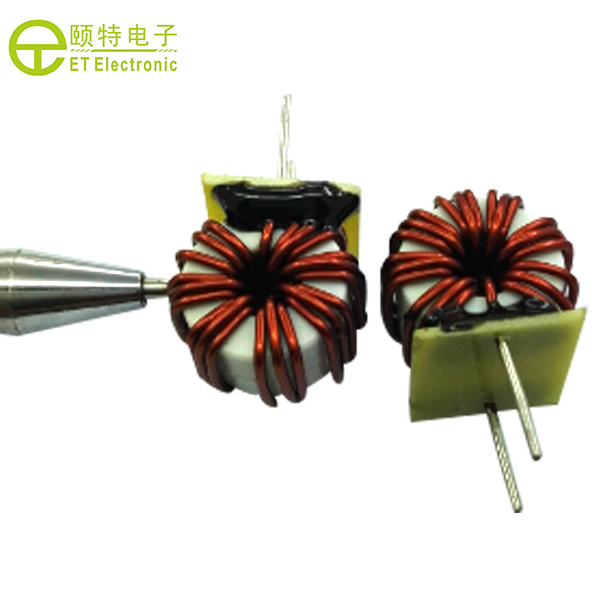

市場上太陽能、空調、充電樁、電磁爐、光伏逆變器等所用的電感均為環形磁芯上加工繞線，然后加底座點膠組裝而成，在制程中生產工藝復雜，產品品質不易控制，性能差且不穩定；體形較大，人工作業，不容易實現自動化生產；銅線與磁芯為分離式結構，造成產品在工作時損耗大，尺寸及性能均無法滿足智能家電和新能源設備的要求。

　　隨著電子、電力行業的進步，人們對于電子元器件需求為：薄型化、小型化、高穩定及高性能等，目前的環形繞線電感元器件不能滿足市場的需求。繞線直插電感器

　　一種繞線直插電感器，包括電感主座體和線圈，線圈由螺旋部分和螺旋部分兩端引出的引腳構成，其特征在于，其中線圈的螺旋部分封閉設置在電感主座體內，引腳從電感主座體的底部伸出，電感主座體是由軟磁類金屬磁性粉末壓鑄而成的實心磁體。

　　根據要求所述的一種繞線直插電感器，其制作工藝為：

　　（1）先使用機器繞制螺旋形的線圈；

　　（2）將繞制好的線圈放入模具型腔內，通過軟磁磁性金屬粉末一次壓鑄成型，使得軟磁磁性金屬粉末包裹線圈，得到一個封蔽的磁芯體，即電感主座體；

　　（3）切除引腳的余料。

想要了解更多繞線直插電感器歡迎咨詢！
