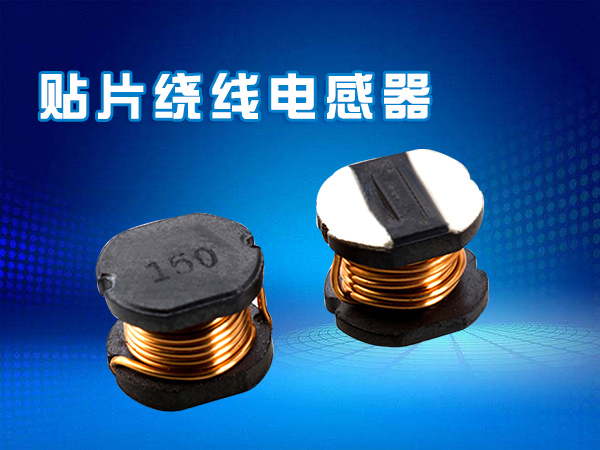

貼片繞線電感器自諧頻率是什么？對于這個比較新穎的話題，很多電感廠家都會產生濃厚的興趣！

　　那么頤特電感廠家現在就給大家來介紹貼片繞線電感器以下這幾種特征？

　　一、自諧振頻率（SRF: Self-Resonant Frequency）的定義？

　　電感值（inductance）、電感感抗（impedance） 與頻率的關系,貼片繞線電感器

　　以100nH繞線電感為例

　　1、當頻率低于自諧振頻率（SRF）時，電感感抗隨頻率增加而增加；

　　2、當頻率等于自諧振頻率（SRF）時，電感感抗達到最大值；

　　3、當頻率高于自諧振頻率（SRF）時，電感感抗隨頻率增加而減小；

　　二、貼片繞線電感的應用場景是什么？

　　1、當電感作為扼流電感（扼流線圈/扼流器）使用時（如射頻放大器輸出端的直流供電電感），應該讓信號的最高頻率在電感自諧振頻率處，考慮電感誤差，電感自諧振頻率應略大于信號最高頻率。

　　2、其他應用（濾波器和匹配）：電感值（inductance）在信號帶寬內應盡可能的恒定，因此，電感的自諧振頻率（SRF）取信號最大頻率的10倍（CoilCraft建議的經驗值）。

　　3、電感值（inductance）與自諧振頻率（SRF）的關系

　　通常地來講，由于寄生電容的影響，貼片電感的電感值（inductance）越大，自諧振頻率（SRF）越低，反之亦然。

想要了解更多貼片繞線電感器歡迎咨詢！
