共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘?hào)無影響。共模電感由兩個尺寸相同，匝數相同的線圈對稱的繞制在同一個鐵氧體環形磁芯上，形成一個四端器件。目前，現有的共模電感存在著一些缺點：如傳統插針式(DIP)共模電感，無法采用SMT工藝進行生產，效率低下；且傳統立式共模電感。

　　因其外形不規則，無法采用自動化取件，如若單獨在產品頂部增加一塊平面板，亦無法保證其平面與底部平行，頂部平面板容易外斜，產品高度公差過大，這使得在貼片生產時難以正常吸附器件。因此，有必要對現有的共模電感進行改進。

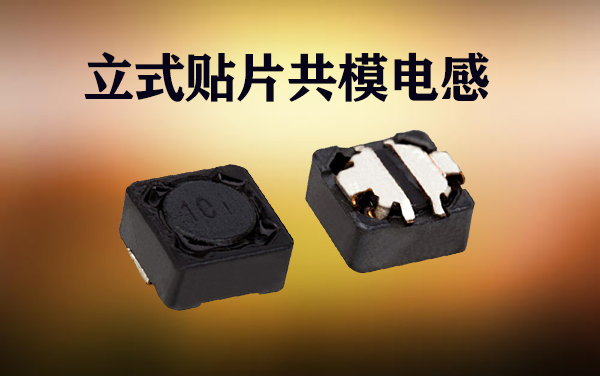

　　為克服現有技術的不足及存在的問題，我們提供一種立式貼片共模電感，該共模電感具有產品之間外形尺寸差異小、利于生產及品質管控，便于客戶端SMT生產作業等優點。

　　一種立式貼片共模電感，包括骨架和安裝在骨架上的環形磁芯，環形磁芯上繞制有線圈，所述的骨架包括平行設置的底板與頂板，底板與頂板之間通過連接板連接，所述連接板上設置有一隔板，所述環形磁芯套設于所述隔板上；所述線圈的四個引線端分別與設置于所述底板上設置的四個貼片焊盤連接，或者所述線圈的四個引線端分別穿過所述底板上設置的四個通孔，所述四個引線端平貼于底板底面的平貼段作為器件焊盤。

　　隔板與所述底板垂直或平行設置；頂板的面積小于所述底板的面積；骨架為一體成型結構。貼片焊盤為導電端子，四個導電端子分別卡設于所述底板的四個端角位置處，所述線圈的四個引線端分別與四個導電端子的頂面焊接連接。線圈的四個引線端分別穿過所述底板上設置的通孔沿底板邊緣設置的凹口折回于底板上部。環形磁芯為圓環形磁芯、橢圓環形或方型環形磁芯。

　　立式貼片共模電感，其通過將原有的插針式改為貼片式，方便了SMT工藝生產，同時通過在環形磁芯頂部增加一與底板平行的頂板，很好地解決了產品頂部容易外斜，高度公差過大的問題，從而使得產品之間外形尺寸差異小，利于生產及品質管控。

想要了解更多立式貼片共模電感，歡迎咨詢！
