貼片電感，又稱為表面貼裝高功率電感、功率電感和大電流電感。具有小型化，高品質，高能量儲存和低電阻等特性，貼片電感一般都是由線圈和磁芯組成的，我們一般看到的都是封閉式的，是無法辨別貼片電感的好壞。其實，從表面上看，電感外觀無損，無法分辨出來好壞的，那該如何辨別貼片電感的好壞呢？下面頤特為大家介紹一下怎么辨別貼片電感的好壞。

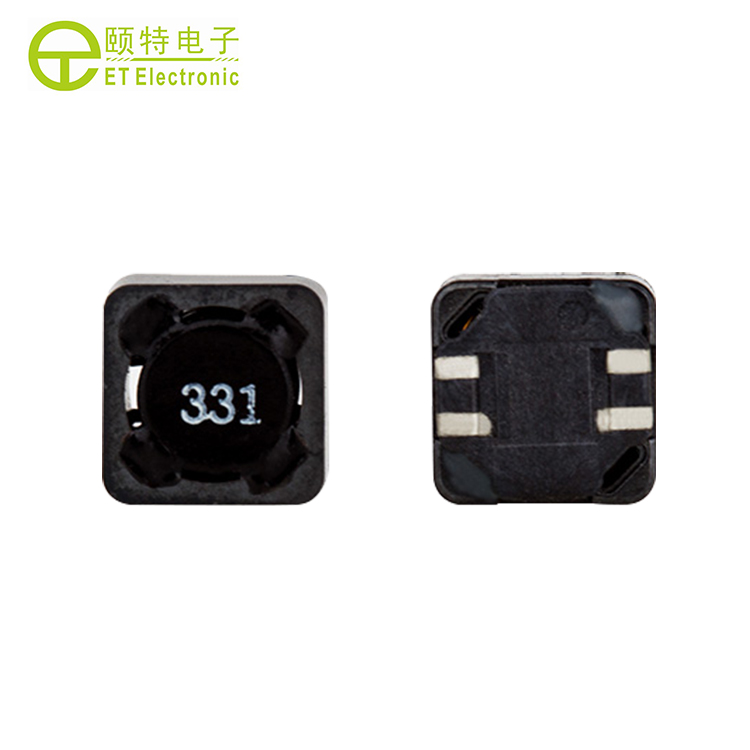

一、看貼片電感印字

貼片電感的印字分為兩種，一種是直標法：在電感線圈的外殼上直接用數字和文字標出電感線圈的電感量，允許誤差及大工作電流等主要參數。一種是色標法：即用色環表示電感量，單位為mH，一二位表示有效數字，第三位表示倍率，第四位為誤差。只要印字清晰都沒什么問題。

二、用表測量貼片電感

電感特性的檢測都離不開表。下面介紹一個資歷很深的工程師使用表如何測試貼片電感：把表打到蜂鳴二級管檔，把表筆放在兩端，觀察萬用表的讀數。正常的貼片電感的讀數應該為零，若萬用表的讀數偏大或無窮大則，表示貼片電感已經損壞。對于電感線圈匝數較多，線徑較細的線圈數讀數會達到幾十或者十幾百，通常情況下線圈的直流電阻只有幾歐姆。損壞還表現為發燙或電感磁環明顯損壞，若電感線圈不是很嚴重損壞，而又無法確定時，可用電感表測量其電感量或用替換法來判斷。

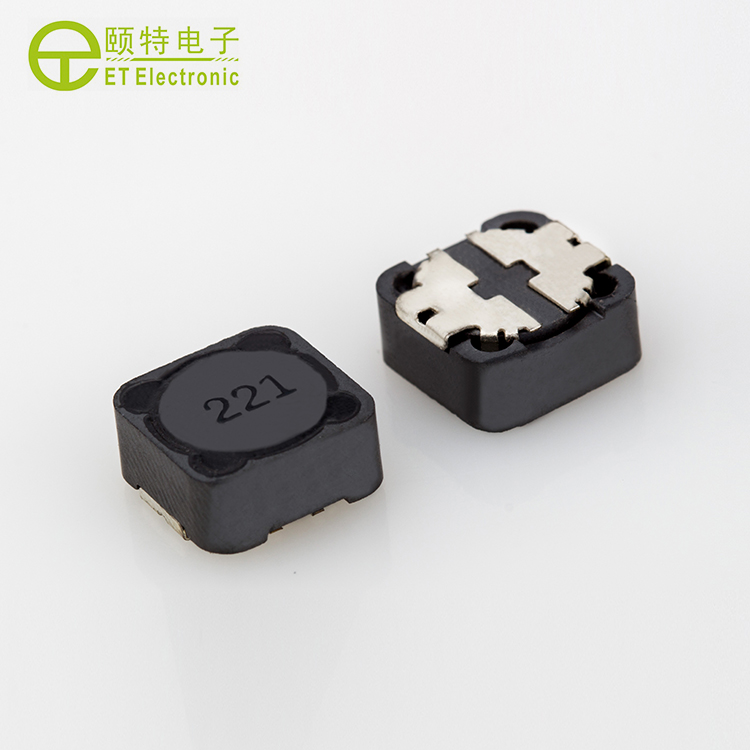

三、看貼片電感平整度

貼片電感的平整度是關系到貼片電感安裝到電路板中的使用，如果不平整，那直接影響到整塊電路板，所以這個東西至關重要。

關于平整度的辨別，筆者特意請教了我們頤特品管，TS16949體系認證專員，請教了這個方面的問題，據他說：貼片電感產品的平面要平帖，距離≤0.15mm，為良品。

頤特貼片電感給客戶的使用建議：

1、在貼片電感安裝中一定要注意貼片電感的平整度。

2、貼片電感在使用過程中，繞線在電流通過后容易形成電磁場。所以應注意電感器之間彼此的距離，可以繞線組互成直角，減少相互間之感應量。

3、在高溫的情況下，發現貼片電感發熱的話，一定要檢測其原因，不檢測的話可能會損壞整個電路板。
