貼片共模電感怎么接線才最合適呢？有沒有一種行之有效的方法！

　　一、共模電感在開關電源的應用？

　　貼片共模電感怎么接線，共模電感有時候又叫共模扼流圈，是因?yàn)樗饔檬瞧鸬揭种疲鄳?yīng)用于開關電源電路中，構成各種濾波器對EMI進行濾波，抑制各種高速信號產生的電磁波向外發射，如下圖，電路中有一組并行線路，正常信號通過時候基本不受影響，但是當有共模電流流經時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，這時候共模電流會被衰減，達到抑制干擾的目的。

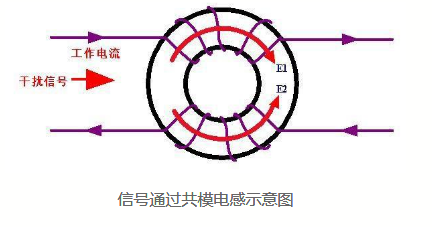

　　1、信號通過共模電感示意圖

　　如下圖是開關電源前級部分原理圖，其中L1是共模電感，為了抑制共模干擾，我們知道，共模信號是幅度相等且相位相同的信號，它產生的噪聲是對地噪聲，是兩根線分別對地的噪聲，理解了共模噪聲我們就知道共模電感就知道為什么共模電感會接在交流一側了。

　　二、將共模電感兩個引腳接反是不是就可以變成差模電感?

　　貼片共模電感怎么接線，因共模電感作用原理是共模干擾輸入兩個線圈時候產生的磁通方向相反而產生抑制,如果把第二個線圈接反,共模抑制作用就不存在了,是不是就變成差模電感了?

　　反接,不會存在共模抑制,工作時磁通方向相同,增加感量,但是你要考慮的是磁芯是否會飽和,一般不會這樣設計的,直接找些耐電流磁芯,繞一組線圈就行了.

　　因共模電感作用原理是共模干擾輸入兩個電感線圈時候產生的磁通方向"相反"而產生抑制",描述應該是錯誤的,應該是"相同"。

想要了解更多貼片共模電感，歡迎咨詢！
