貼片繞線電感種類有哪些？貼片電感片式電感器主要有4種類型，即繞線型、疊層型、編織型和薄膜片式電感器。貼片電感常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型化的產物；后者則采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還要小，是電感元件領域重點開發的產品。

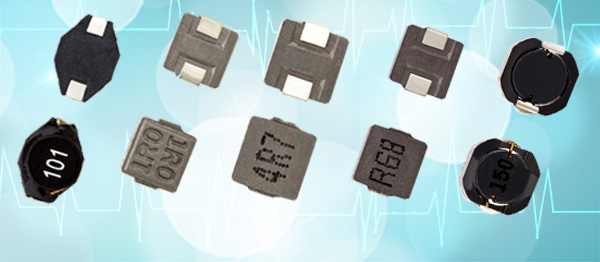

　　貼片電感也可以叫做:功率電感,大電流電感1、表面貼裝高功率電感。2、具有小型化，高品質，高能量儲存和低電阻之特性。3、主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，以及DC-DC轉換器上。4、可提供卷軸包裝適用于表面自動貼裝。

　　貼片繞線電感種類

　　1.繞線電感

　　它的特點是電感量范圍廣（mH～H），電感量精度高，損耗小（即Q大），容許電流大、制作工藝?yán)^承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。

　　2.編織型貼片電感

　　特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。

　　3.薄膜片式貼片電感

　　具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

　　4.疊層型貼片電感

　　它同時具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。

　　貼片繞線電感種類怎么選擇？在實際應用中，要根據情況選擇應用，要考慮應用效果還要考慮材料成本。

想要了解更多貼片繞線電感，歡迎咨詢！
